Maquette numérique didactique d'une roue libre à rouleaux
A l'usage des mécaniciens utilisateurs d'Autodesk Inventor

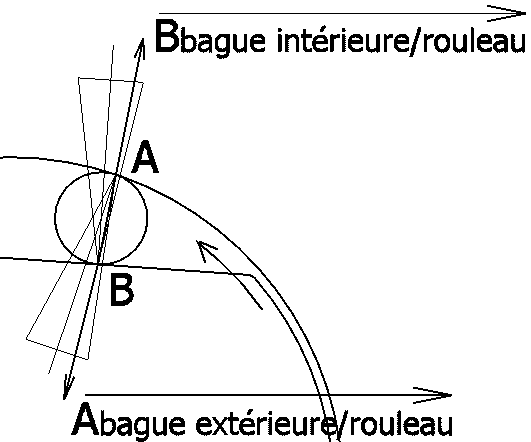

L'entraînement d'une bague par l'autre est lié à l'équilibre du rouleau.
Cette possibilité d'équilibre dépend essentiellement de deux facteurs :
- la géométrie du système qui conditionne la position des points A et B de contact rouleau / bagues
- le coefficient d'adhérence maximum rouleau /bagues
Le poids du rouleau et l'action du ressort de maintien du contact étant négligés, le rouleau est soumis à deux actions mécaniques.
Dans un plan diamétral ces deux actions sont supposées ponctuelles et modélisées par deux forces.
Une condition nécessaire à l'équilibre du rouleau est que les deux forces soient directement opposées.
Leur support commun est donc la droite AB.
Si ce support est à l'intérieur des cônes de frottement en A et B, il y a adhérence et le rouleau est en équilibre. Il y entraînement.
Si, en raison de la géométrie du système et (ou) de la valeur du coefficient d'adhérence maxi, ce support ne peut être situé à l'intérieur
des cônes de frottement en A et B, alors le rouleau n'est pas en équilibre et il n'y a pas entraînement. Il y a glissement du rouleau dans la bague extérieure.
